Jeśli posiadasz już stworzoną inwestycję i projekt możesz przejść do wgrywania danych na portal, jednak przed zrobieniem tego zapoznaj się z podstawowymi informacjami dotyczącymi tego zagadnienia.
Spis treści:
Raster wysokościowy | Ortofotomapa/Raster RGB
Przykład dodawania danych na portal
Poziom dodawania danych
Możesz dodawać swoje dane dotyczące inwestycji na dwa poziomy zarządzania. Są to:
-
POZIOM PROJEKTU - obejmuje dane unikalne dla konkretnego pomiaru (daty). Będą one widoczne tylko w wybranym projekcie.
Przykład: ortofotomapa wygenerowana ze zdjęć pozyskanych w dniu 05.05.2025 (aktualna na ten konkretny dzień) - POZIOM INWESTYCJI (współdzielone) - dane stałe (aktualne przez cały czas prowadzenia inwestycji). Będą one widoczne we wszystkich projektach inwestycji.
Przykład: projekt CAD budynku wykonany przed rozpoczęciem prac nad inwestycją

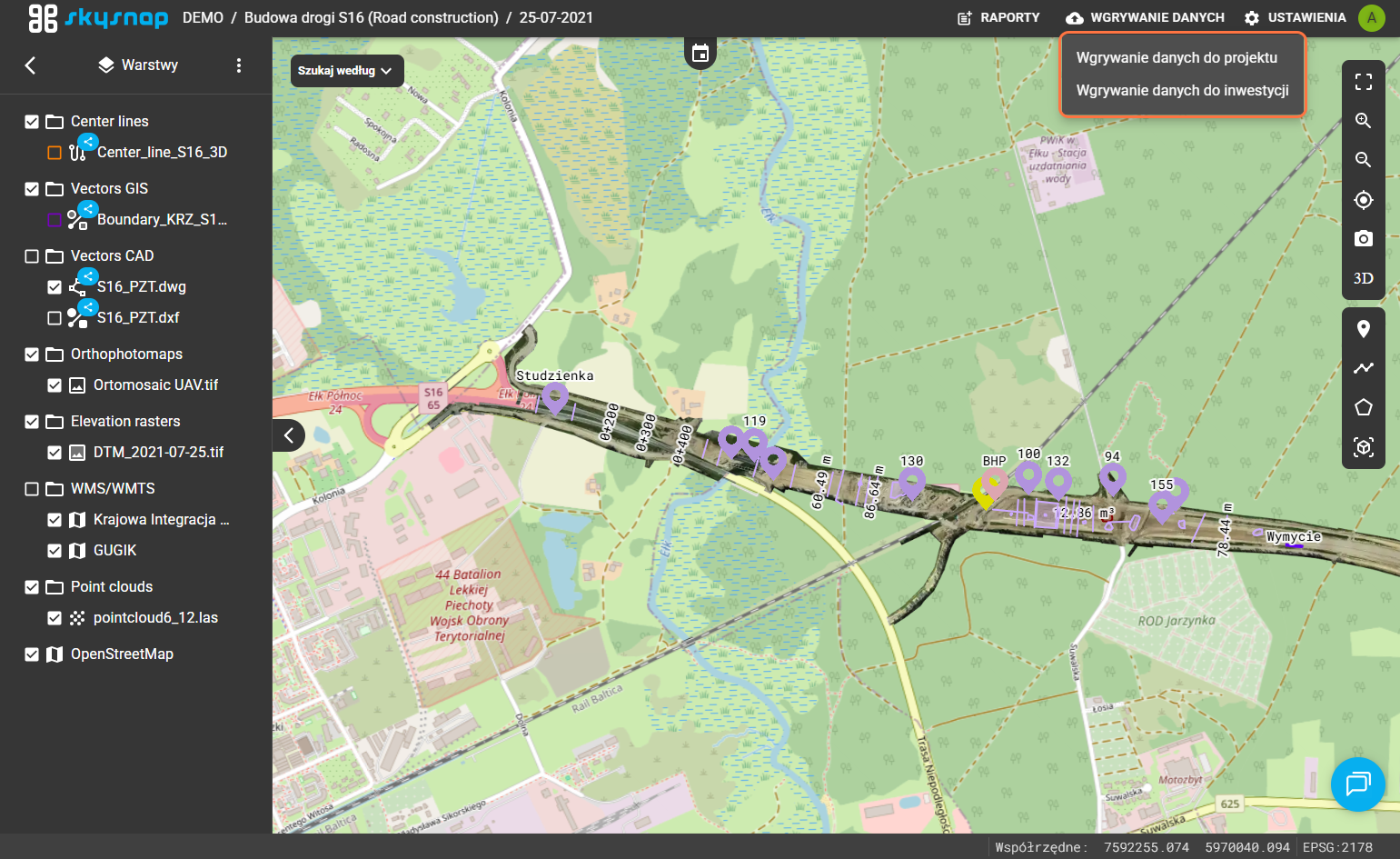

Dane możesz dodać do portalu z poziomu górnego paska w widoku projektu.

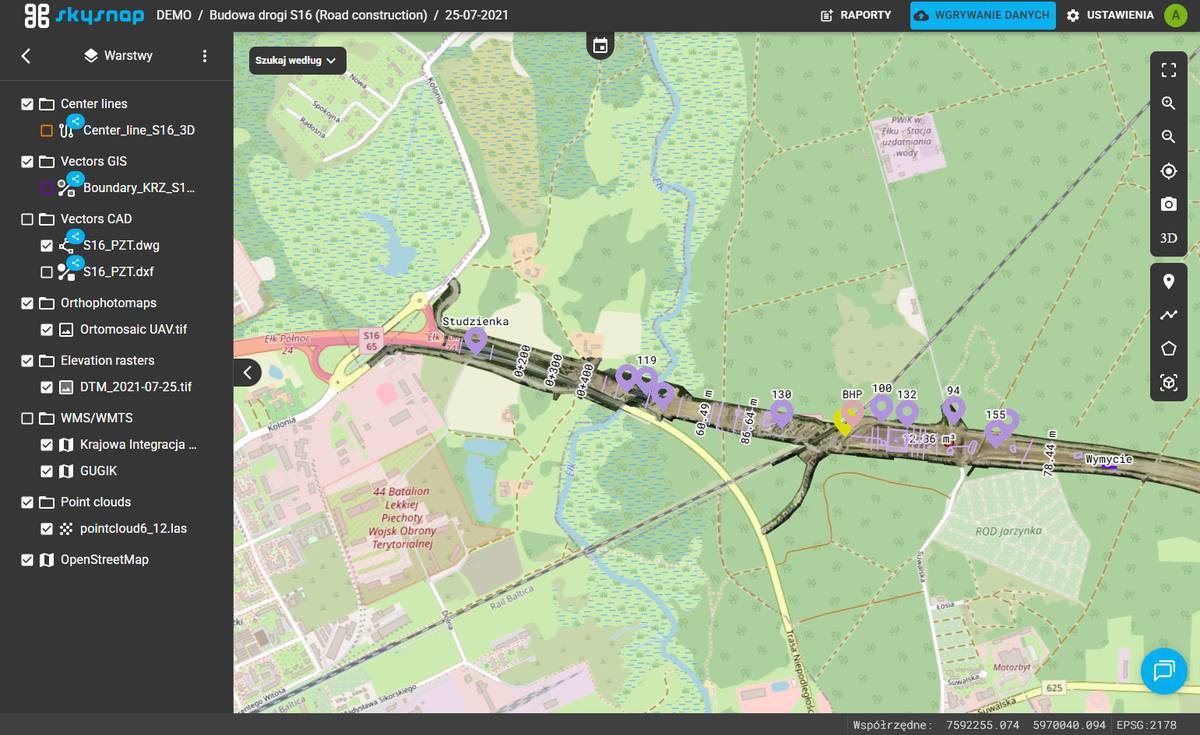

W lewym panelu bocznym z widokiem warstw, poziom dodawania danych jest dodatkowo oznaczony wizualnie. Dane wgrane na poziomie inwestycji mają przy nazwie niebieską ikonę, która wskazuje na to, że są one współdzielone i widoczne we wszystkich projektach w ramach danej inwestycji. Dane dodane na poziomie projektu nie mają tego oznaczenia.
Obsługiwane typy danych

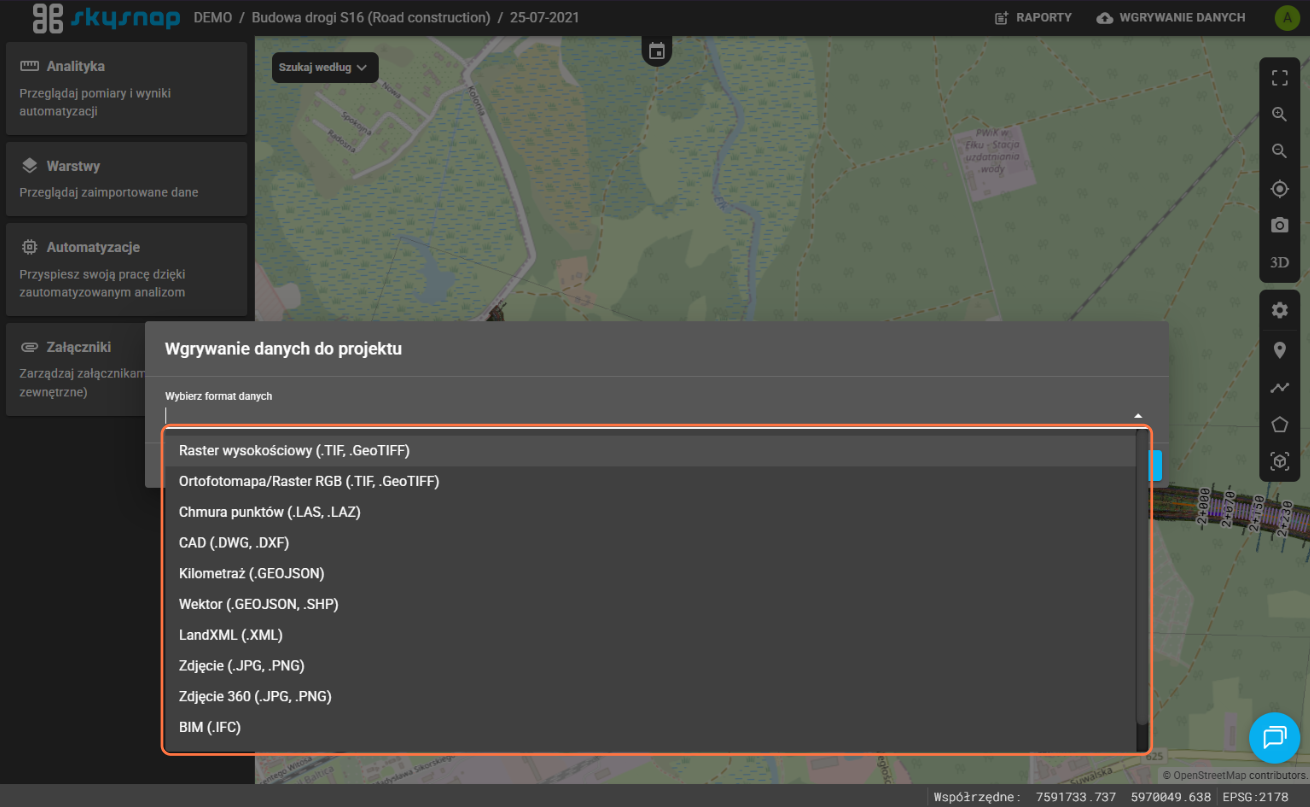

Na ten moment możesz wgrywać na portal dane w formatach wymienionych w poniższej tabeli. Zakres obsługiwanych formatów jest stopniowo rozszerzany.
| Typ danych | Format | Maksymalny rozmiar |
| Wektor |
.geojson |
50 MB |
| Raster wysokościowy |
.tiff |
20 GB |
| Ortofotomapa/Raster RGB |
.tiff |
20 GB |
| CAD |
.dxf |
300 MB |
| LandXML (powierzchnia) | .xml | 50 MB |
| Chmura punktów | .las .laz |
25 GB 5 GB |
| Zdjęcia | .jpg .jpeg .png .zip ( zdjęcia + .xml) |
20 MB |
| Zdjęcia 360° |
.jpg |
20 MB |
| BIM | .ifc | 50 MB |
| Mesh |
.b3dm -> ZIP |
500 MB |
| Kilometraż | .geojson .kml .shp -> ZIP |
50 MB |
WSKAZÓWKA: Oznaczenie "-> ZIP" oznacza, że dane muszą być skompresowane do pliku ZIP wraz ze wszystkimi plikami pomocniczymi.
UWAGA: Podczas jednorazowego wgrywania możesz wybrać tylko jeden typ pliku. Ortofotomapę i chmurę punktów wgraj osobno. W razie wątpliwości lub problemów z wgraniem pliku skontaktuj się z nami poprzez adres email app@skysnap.com.
UWAGA: Wgrywane dane muszą być przygotowane w układzie współrzędnych inwestycji.
Wektor
Dopuszczalne formaty to: GeoJSON, KML, SHP (składowe pliki formatu SHP skompresowane do ZIP).
Sugerujemy, aby rozmiar pliku nie przekraczał 50 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Raster wysokościowy | Ortofotomapa/Raster RGB
Dopuszczalne formaty to TIF, TIFF.
NOTATKA: Stosuj się do poniższych wskazówek w zależności od wybranego rodzaju rastra:
- ortofotomapa - kanały Red, Green, Blue i ewentualnie Alpha
- raster wysokościowy - kanał z danymi wysokościowymi (typ danych Float32) i ewentualnie kanał Alpha
W przypadku bardzo dużych inwestycji powierzchniowych (ponad 1000 ha przy pikselu 3 cm) lub inwestycji liniowych (ponad 5 km długości przy pikselu 3 cm) zalecamy podzielenie rastrów na mniejsze części. Sugerujemy, aby rozmiar pliku nie przekraczał 20 GB.
CAD
Dopuszczalne formaty to DXF, DWG.
Pliki CAD zostaną przetworzone do formy rastrowej, aby zachować wszelkie style, etykiety i inne istotne elementy.
NOTATKA: Przed wgraniem pliku CAD należy go odpowiednio przygotować pamiętając o kilku ważnych zasadach:
-
plik musi być wpasowany w układ współrzędnych inwestycji,
-
zasięg warstwy CAD powinien mieścić się w zasięgu inwestycji lub nieznacznie wykraczać poza jej granice,
-
plik powinien być zapisany w prawidłowym położeniu, czyli patrząc z góry, z północą wskazaną przez strzałkę skierowaną w górę. Przechylone pliki nie zostaną poprawnie przetworzone,
-
plik nie powinien mieć odnośników, wszystkie niezbędne elementy muszą znajdować się we wgrywanym pliku.
W przypadku plików obejmujących bardzo duże inwestycje powierzchniowe (ponad 2000ha) i inwestycje liniowe (ponad 15km długości) mogą wystąpić problemy z przetworzeniem pliku. Zalecamy, aby rozmiar pliku nie przekraczał 300 MB.
LandXML
Dopuszczalny format to XML.
W tym miejscu należy wskazać plik prezentujący powierzchnię (np. projektowaną powierzchnię inwestycji).
UWAGA: Powierzchnia musi się składać z trójkątów - to one są podstawą do wygenerowania rastra wysokościowego.
Zostanie on przetworzony do formy rastra wysokościowego.
Sugerujemy, aby rozmiar pliku nie przekraczał 50 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Chmura punktów
Dopuszczalne formaty to LAS, LAZ.
WSKAZÓWKA: Jeśli chcesz skorzystać z narzędzia do automatycznego wykrywania hałd na chmurze punktów, pamiętaj, aby wgrać ją w formacie LAS.
Sugerujemy, aby rozmiar pliku LAS nie przekraczał 25 GB, a pliku LAZ 5 GB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Zdjęcia
Dopuszczalne formaty to JPG, JPEG, PNG, ZIP.
UWAGA: Zdjęcia dodawane na portal muszą zawierać geolokalizację.
Sugerujemy, aby rozmiar pliku nie przekraczał 20 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Zdjęcia 360°
Dopuszczalne formaty to JPG, JPEG, PNG, ZIP.
UWAGA: Zdjęcia dodawane na portal muszą zawierać geolokalizację.
Sugerujemy, aby rozmiar pliku nie przekraczał 20 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
BIM
Dopuszczalny format to IFC.
W przypadku bardzo dużych i złożonych modeli czas przetwarzania może się wydłużyć. Jeśli po imporcie model nie jest widoczny od razu, odśwież widok projektu i poczekaj na zakończenie przetwarzania.
Sugerujemy, aby rozmiar pliku nie przekraczał 50 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Mesh
Dopuszczalne formaty to B3DM i GLB skompresowane do ZIP oraz 3TZ.
Model mesh powinien być przygotowany w układzie współrzędnych inwestycji, tak aby mógł zostać poprawnie osadzony w projekcie. Przed wgraniem upewnij się, że plik został poprawnie wyeksportowany i zawiera wszystkie niezbędne dane geometryczne oraz tekstury.
W przypadku większych i bardziej złożonych modeli czas przetwarzania może się wydłużyć. Sugerujemy, aby rozmiar pliku nie przekraczał 500 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Kilometraż
Dopuszczalne formaty to GeoJSON, KML, SHP (składowe pliki skompresowane do ZIP).
Powinien być to plik wektorowy prezentujący oś w formie liniowej.
UWAGA: Plik musi posiadać atrybut o nazwie “start” z uzupełnioną wartością startową kilometraża. Atrybut ten może przykładowo przyjąć wartość “0” lub “10+350”.
Kilometraż będzie liczony od początku obiektu liniowego zgodnie z kierunkiem linii, aż do jej końca. Sugerujemy, aby rozmiar pliku nie przekraczał 50 MB. W razie przekroczenia zalecanego maksymalnego rozmiaru pliku mogą wystąpić problemy z przetworzeniem.
Jeśli jesteś zainteresowany kilometrażem odezwij się na app@skysnap.com a pomożemy Ci przygotować pliki z osiami w odpowiedniej formie.
W razie wątpliwości lub problemów z wgraniem plików skontaktuj się z nami poprzez adres email app@skysnap.com.
Przykład dodawania danych na portal

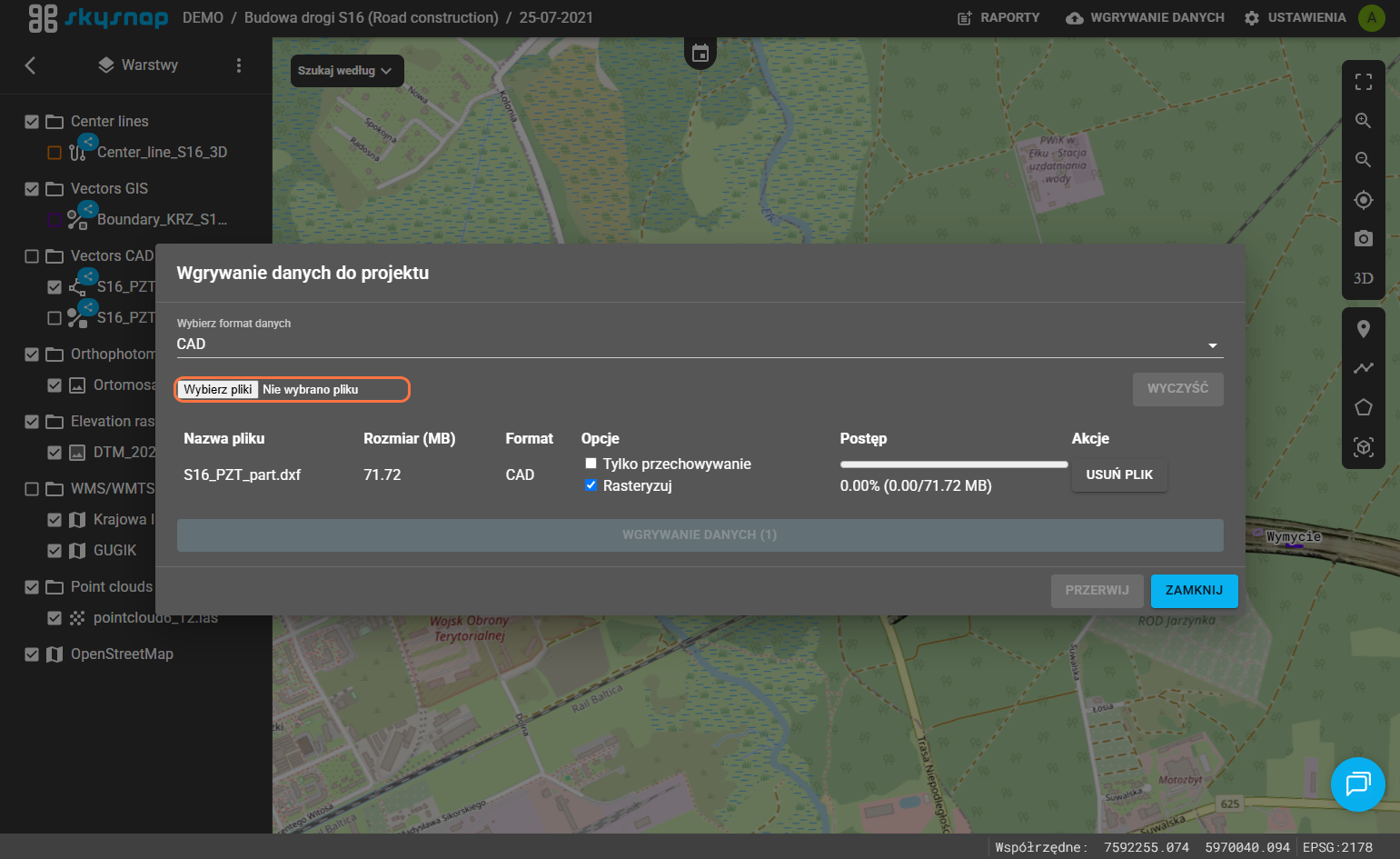

Po wybraniu odpowiednego pliku pojawi się on na liście.

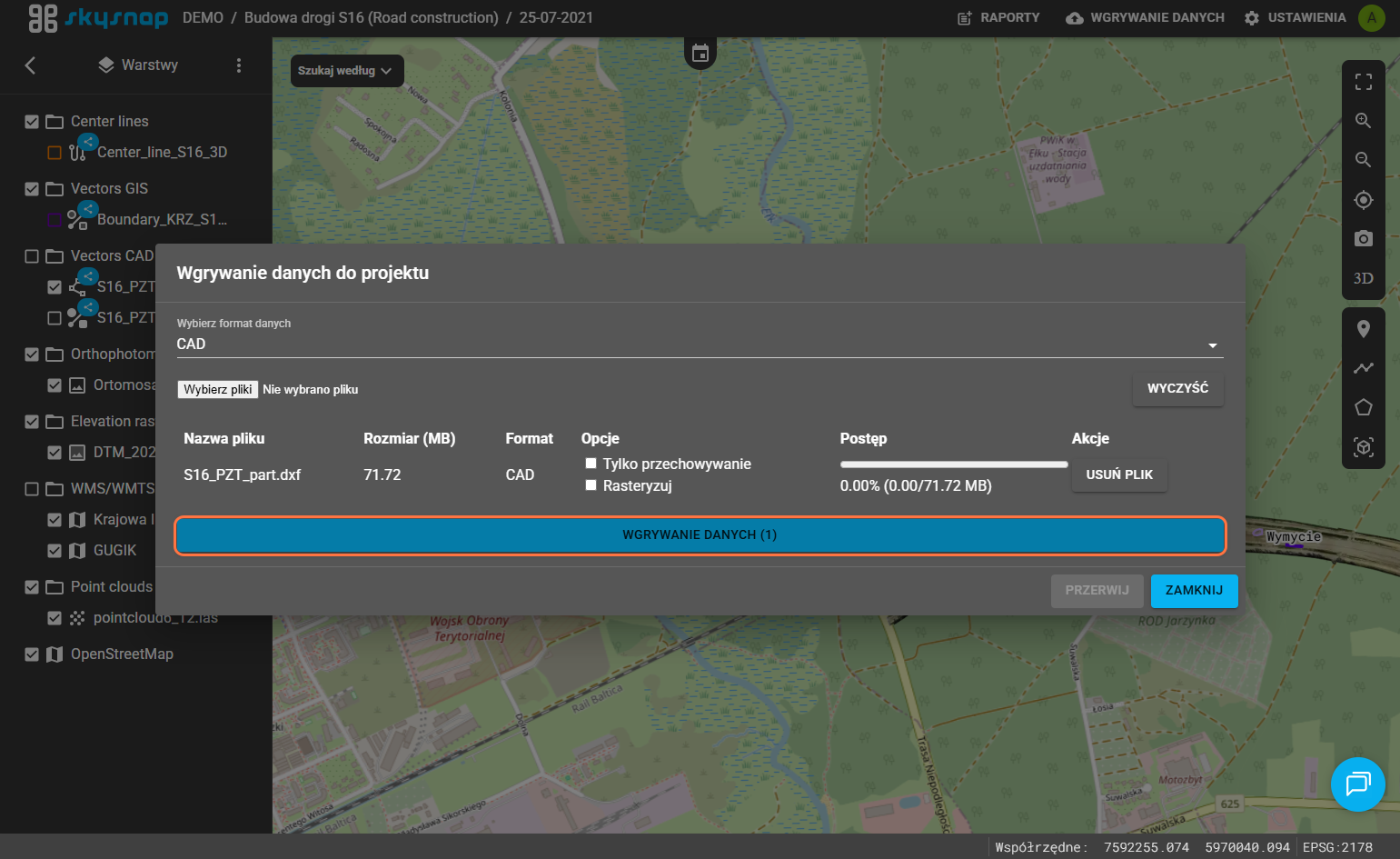

Gdy dodajesz CAD'a w formacie .dwg zaznacz opcję "Rasteryzuj", natomiast przy wgrywaniu w formacie .dxf odznacz tę opcję jeśli chcesz, aby wyświetlił się w formie wektorowej.

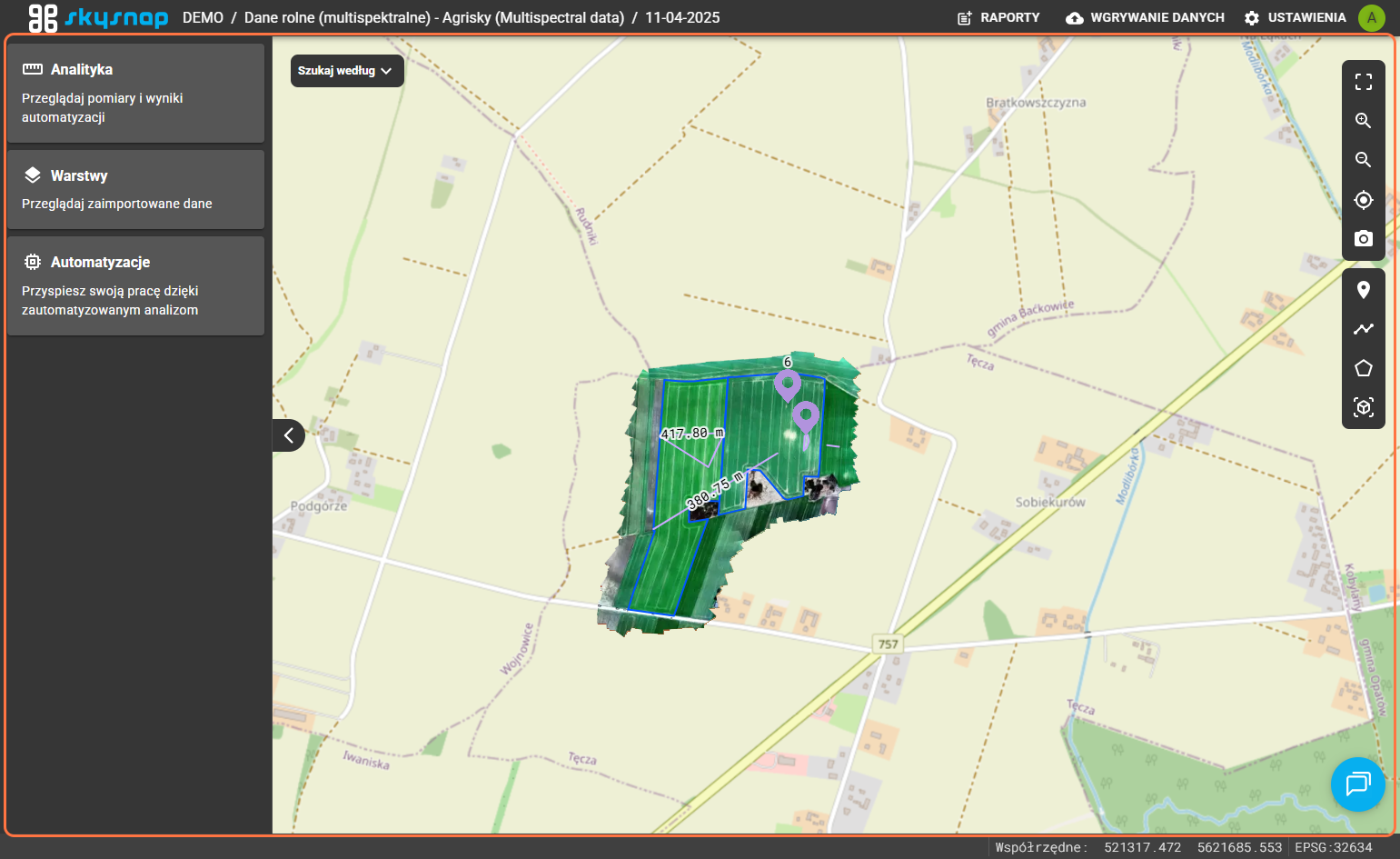

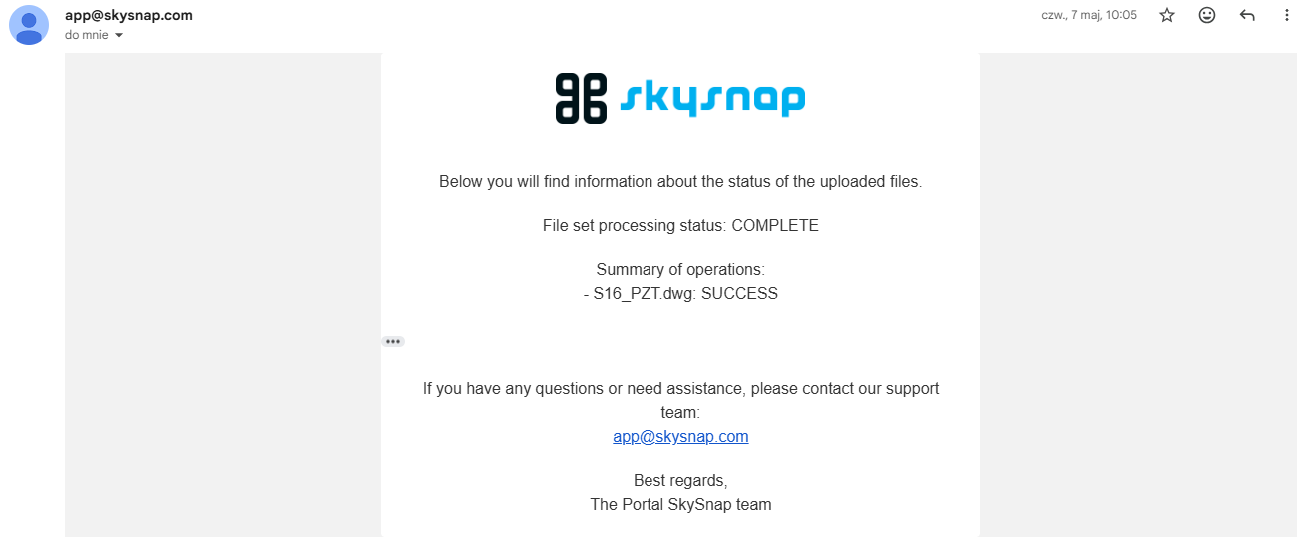

UWAGA: Jeśli dane zostały zaimportowane, a nadal ich nie widzisz w projekcie to może oznaczać, że są w trakcie przetwarzania. Długość przetwarzania jest zależna od typu i wielkości danych. Dla danych obejmujących powierzchnię kilkunastu ha proces ten trwa kilka minut. Zostaniesz poinformowany wiadomością email o statusie importu.
